DY100橫河渦街流量計

作者：瀏覽量：917 來源：時間：2021-09-16 10:14:27

信息摘要：

DY100-NBLAJ4-0D橫河渦街流量計是經過現場檢驗的傳感器和本體組件（已安裝在260，000個YEWFLO單元中）與包含SSP（頻譜信號處理）技術的獨特?cái)?shù)字電子元件有機結合的產物。即使在惡劣的工況條件下也可提供高精度和高穩定性。結合其高可靠性和魯棒設計，它可以提高設備的效率從而降低運行成本。

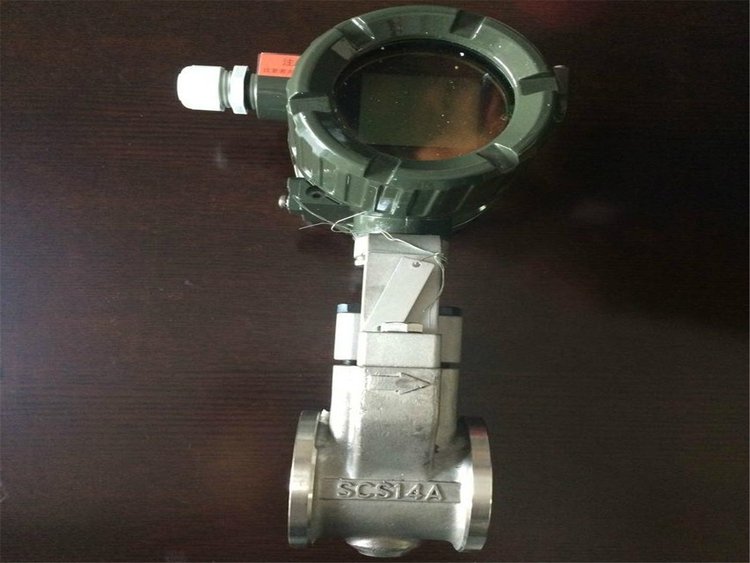

DY100-NBLAJ4-0D橫河渦街流量計

是經過現場檢驗的傳感器和本體組件(已安裝在260，000個YEWFLO單元中)與包含SSP(頻譜信號處理)技術的獨特?cái)?shù)字電子元件有機結合的產物。即使在惡劣的工況條件下也可提供高精度和高穩定性。結合其高可靠性和魯棒設計，它可以提高設備的效率從而降低運行成本。是由經過現場考驗的傳感器和殼體組成，并應用了具有SSP（頻譜信號處理）功能的數字電子技術。我們已有20多萬臺旋渦流量計的銷售業績，并且在此基礎上開發了數字式旋渦流量計。即使是在苛刻的工況條件下，數字式旋渦流量計也具有高精度和高穩定性。由于可靠性強，設計合理，數字式旋渦流量計可提高設備的有效率，從而降低生產成本。

DY100-NBLAJ4-0D橫河渦街流量計

流量計描述

產品特點：采用大型流量計采用大型CPLD集成電路，計量精度高，可靠性高，性能好，適用性好。每日、每月和每年流量的累積功能可記錄頭64天、頭64個月、頭5年的累積流量。效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗。

渦街流量計 73W DN50

[S] 測量管材質: 不銹鋼 CF3M

[E] 過程連接: PN40, EN1092-1 (DIN 2501)

[4] DSC 傳感器: 316L + 溫度傳感器, -200...+400oC/-330...+750oF

[A] DSC 傳感器密封: Grafoil (石墨), -200..+400oC/-330...+750oF

[A] 標定: 3-點

[1] 附加測試, 證書: 基本型

[A] 認證: 非防爆場合

規格: digitalYEWFLO渦街流量計

	標準型	多變量型	縮徑型
型號	DY渦街流量計	選項代碼: /MV	選項代碼: /R1， /R2
測量流體	液體、氣體、蒸汽(避免多相流和粘性流體)
公稱通徑	15mm ～ 300mm (400mm: 特殊訂貨)	25mm ～ 200mm	25mm ～ 200mm
精度	液體: 讀數的±1.0%(20000≤Re≤1000) 液體: 讀數的±0.75%(D×1000≤Re)		液體: 讀數的±1.0% (20000≤Re≤1000)
	氣體、蒸汽: 讀數的±1.0%(流速小于35m/s) 氣體、蒸汽: 讀數的±1.5%(流速35m/s～80m/s)
輸出信號	雙重輸出(可同時獲得模擬和晶體管接點輸出信號)
流體溫度范圍	-29℃～260℃(一般型) -196℃～100℃(低溫型: 選購) -29℃～450℃(高溫型: 選購)
工況壓力范圍	-0.1MPa (-1kg/cm2)~法蘭額定值
環境溫度	-29~85℃(一體型/無顯示器) -29~80℃(一體型/帶顯示器) -29~85℃(分離型傳感器) -40~85℃(分離型轉換器/無顯示器) -30~80℃(分離型轉換器/帶顯示器)
環境濕度	5～RH(不結露)
安裝	一體型和分離型傳感器: 法蘭安裝或通過與管道相鄰的法蘭進行夾持安裝分離型轉換器: 2-inch管安裝 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40
電氣連接	JIS G1/2內螺紋，ANSI 1/2NPT內螺紋，ISO M20×1.5內螺紋
電氣規格	JIS隔爆型，F(xiàn)M防爆型/本安型 ATEX (CENELEC隔爆型/本安型/IEC type n) CSA防爆型/本安型: 雙密封 SAA隔爆型/本安型
材質	殼體: SCS14A鑄造不銹鋼(equivalent to SUS316，CF8M）渦街發生體: 雙相不銹鋼(可選: 防腐型) 密封墊圈: SUS316不銹鋼表面涂覆特氟龍涂層轉換器外殼: 鋁合金
應用標準	符合EMC標準: EN61326-1 Class A，Table 2 (工業應用場合)，EN61326-2-3 EN55011 Class A Group 1 壓力儀表指示: 注明機身標識號0038 H模件
